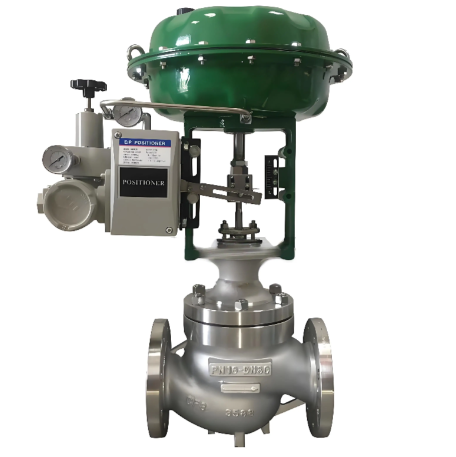

在现代化大型化工联合装置与热电联产（CHP）系统中，流体参数的稳定调节直接关系到产品质量与能源转化效率。气动双座调节阀（Pneumatic Double Seat Control Valve）凭借气源驱动的快速响应、本质安全（防爆）特性以及双阀芯的压力自平衡能力，成为处理大流量、中高压差蒸汽与工艺液体的主力调节设备。然而，传统双座阀长期受诟病于“内漏偏大”与“高压差气蚀冲刷”。随着2026年精密制造工艺升级与智能阀门定位器的普及，新型双座调节阀正通过结构改良与数字化赋能突破性能瓶颈。本文将聚焦化工热力场景，探讨双座阀的泄漏抑制技术、抗气蚀流道设计及智能化运维新动向。

一、化工热力工况的介质特性与阀门失效机理

化工（合成氨、甲醇、炼油）及热电（锅炉给水、减温减压）系统的典型调节节点面临三类挑战：

1. 热力学参数波动大：电站主蒸汽温度可达540℃、压力10MPa以上；化工反应器冷却剂循环温差剧烈。阀内件承受热冲击与热应力，双座阀上下阀芯热膨胀不一致易导致冷态密封好、热态内漏。

2. 高压差气蚀与闪蒸（Cavitation & Flashing）：在减压调节（如高压液相降压至储罐）或锅炉给水调节阀中，介质流经阀芯节流口压力骤降至饱和蒸气压以下，产生气泡溃灭（气蚀），微射流冲击密封面，造成蜂窝状麻点，流量特性畸变。双座阀传统梳齿流路复杂，更易加剧局部压降集中，加速气蚀损坏。

3. 外漏逸散环保压力：处理烃类、热油介质时，阀杆填料处是VOCs（挥发性有机物）逸散泄漏薄弱环节。环保法规要求符合ISO 15848-1AH级（微泄漏<100 ppm），传统石墨填料需升级。

这些工况虽多属“非严密切断、允许III级泄漏”的调节场合，但用户仍希望将内漏控制在最低可行水平，并延长阀门检修周期（MTBR）。

二、双座调节阀内漏控制的结构与工艺创新

针对双座阀“双密封面难同步闭合”的先天弱点，2026年主流阀门制造商通过材料与装配工艺迭代实现泄漏降级（从III级向IV级逼近）：

1. 高精度配对研磨与浮动阀座技术

• 配对研磨（Matched Lapping）：上下阀芯与阀座不再独立加工，而是成组配对，采用数控球面研磨机进行一对一精密对研，表面粗糙度控制至Ra≤0.2μm（镜面），平面度误差<0.005mm。确保两道密封面在关闭位置同时达到金属-金属接触，使泄漏量稳定控制在0.05%C（接近ANSI IV级），满足大多数化工调节需求。

• 弹性浮动阀座：传统双座阀阀座压死在阀体上，热胀冷缩易导致密封比压不均。新型结构采用弹性元件（碟簧或波形弹簧）支撑上下阀座，允许阀座在轴向微量浮动（Float），自动补偿温度变化引起的热膨胀差与加工累积误差，保证双阀座同步压紧阀芯，显著提升热循环工况的密封可靠性。

2. 硬密封表面强化与复合密封

• 表面硬化：阀芯密封面堆焊Stellite 6钴基合金（硬度HRC 40-45）或等离子喷涂碳化钨（WC），硬度HV>1200，抵抗高压差含微量颗粒介质的冲蚀磨损。精磨后形成锐利切断边，提升线接触密封效果。

• 软-硬复合密封（温度受限）：当介质温度≤200℃（如热水、轻油），可在上下阀座镶嵌PTFE（聚四氟乙烯）或增强PTFE密封圈。利用软材料的弹性变形填补微观不平度，泄漏量可骤降至ANSI VI级。但需注意：软密封仅限调节轻漏场景，严禁用于切断，且不耐汽蚀。

3. 流道优化抗气蚀与降噪设计

为缓解高压差(ΔP>2.5MPa)下的气蚀破坏，现代气动双座调节阀引入笼式（Cage）改良结构：

• 虽名义为双座阀，但阀芯外部套设带多级降压节流窗孔的平衡套筒（分体式套筒）。流体通过多级串联小孔逐级降压，每一级压降控制在饱和蒸气压之上，避免闪蒸气泡溃灭能量集中。

• 套筒窗口按等百分比或线性特性线切割，兼顾流量调节精度与抗气蚀噪音控制（Noise Reduction <85 dBA），特别适合电站给水泵再循环阀、化工高压减压阀。

三、外漏防控：波纹管密封与低逸散填料系统

在炼油厂FCC装置、苯乙烯装置等处理易燃易爆介质的调节阀位置，防止阀杆外漏是安全红线。

• 波纹管密封双重保护：在气动双座调节阀阀杆处集成金属波纹管（Bellows Seal），一端焊接阀杆、一端焊接阀盖，形成金属屏障彻底隔绝介质与外部。即使波纹管疲劳破裂，上层柔性石墨填料函仍作为二次密封（Dual Seal），达到ISO 15848AH级微泄漏标准，适配API 624认证要求。

• 石墨填料升级：采用多层预压成型柔性石墨环+防挤出唇形环组合，配合弹簧加载填料压盖，自动补偿填料磨损，减少现场维护紧固频率。适用于高温(≤550℃)蒸汽双座阀。

四、2026智能气动定位器与预测性维护集成

工业4.0渗透至阀门车间，气动双座调节阀正从“纯机械执行件”进化为“智能终端”：

1. 智能定位器（Smart Positioner）赋能

传统气动定位器仅靠喷嘴挡板机械反馈，精度±2-3%。2026年新建项目标配数字智能定位器（支持HART 7、Foundation Fieldbus、Profibus PA）：

• 高精度控制：微处理器运算实现0.5%定位精度，内置PID参数自整定（Auto-tuning），根据阀门惯性自动优化增益，消除双座阀大质量阀芯的“振荡 overshoot”问题。

• 信号诊断：实时采集阀杆位移曲线、执行器气压、摩擦力矩。若曲线出现“平顶”（介质卡涩）或“迟滞增大”（填料过紧/磨损），定位器通过AMS或DCS系统报警。

2. 数字孪生与预测性维护（PdM）

• 行程时间趋势分析：系统记录阀门全行程时间（Stroke Time）。若开启时间同比延长15%，提示阀芯导向磨损或介质结晶卡滞，建议在非计划停机前安排润滑注脂，实现视情维修而非定期盲修。

• QR码全生命周期溯源：每台双座阀出厂铭牌嵌二维码，扫码获取CFD流场仿真报告、壳体试压记录、阀芯硬度检测数据及3D维护拆解动画，契合数字化工厂运维。

3. 低碳节能气动回路

新型智能定位器采用压电（Piezo）脉冲进气阀，仅在阀门开度变化时耗气，稳态保持零耗气量（传统喷嘴挡板连续耗气）。对于大型化工厂数百台气动阀，年节约仪表空气能耗可达30%以上，呼应Green Plant碳中和指标。

五、化工热力典型应用案例与选型配置推荐

• 案例A：350MW热电联产机组减温水调节

  介质：锅炉给水(170℃, 15MPa→4MPa)，ΔP=1.1MPa，DN80。

  选型：气动双座调节阀（平衡式），阀芯堆焊Stellite，配智能HART定位器，多弹簧薄膜执行机构（弹簧范围0.2-1.0MPa）。利用大流通抗汽蚀，成本较笼式阀低25%，运行3年无内漏更换。

• 案例B：炼油厂常压塔侧线回流流量控制

  介质：粗汽油(120℃, 2.5MPa)，含微量腐蚀物，ΔP=0.8MPa，DN150。

  选型：气动薄膜双座调节阀，阀体碳钢+阀内件316不锈钢（抗硫腐蚀），上下阀座PTFE软密封（温度许可），波纹管密封阀杆（防烃逸散）。配对研磨至ANSI IV级，满足环保验收。

随着精密加工（五轴联动磨削）与智能控制技术的融合，气动双座调节阀在化工热力系统的角色已从“粗放流量开关”升级为“高精度低泄漏调节终端”。通过浮动阀座补偿热膨胀、硬质合金抗气蚀、波纹管外漏阻断及智能定位器诊断，双座阀有效弥补了传统泄漏短板，在大流量压差调节场景继续保持性价比优势。2026年选型时，建议设计院优先考虑“智能型双座阀+预测性维护接口”，为装置长周期安全运行与数字化运维铺路。
