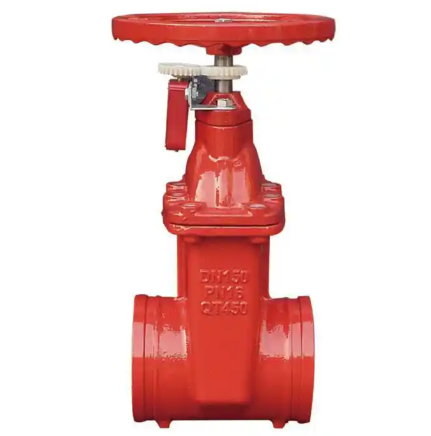

在消防给水工程的竣工验收与日常运维中，信号闸阀作为“状态可监”的关键节点，其安装质量与电气接线规范性直接决定了消防控制室能否准确获取阀门状态。大量工程案例表明，信号闸阀的故障往往不是阀门本体漏水，而是信号反馈失灵——要么阀门明明关了一半，控制室却显示“全开”；要么无故报“故障”干扰值班。本文将从施工准备、接线标准、调试步骤切入，系统盘点信号闸阀的五大常见故障现象与排除方案，并结合最新消防验收强条，提炼现场避坑指南，助力阀门服务商与维保单位提升一次性验收通过率。

一、 安装前的准备工作与规范依据

信号闸阀的安装必须严格遵循《GB 50261-2017 自动喷水灭火系统施工及验收规范》及《GB 50166-2019 火灾自动报警系统施工及验收标准》。安装前需完成以下核查：

1. 产品资质与外观检查

• 查验阀门铭牌是否铸印清晰的CCCF消防产品认证标志、生产厂家、型号（如ZSXF-150-1.6）、公称压力、适用介质（水）及生产日期。

• 检查信号盒外壳有无裂纹，微动开关动作是否清脆，凸轮转动是否灵活无卡滞。

• 手动盘动手轮，确认阀杆升降顺畅，无卡涩或偏歪；填料压盖处无渗漏迹象。

2. 管道预处理与方向确认

• 信号闸阀对介质流向无严格要求（闸阀双向密封），但建议按阀体箭头方向安装，以保持水头损失最小。

• 安装前必须对消防管道进行彻底的水冲洗与吹扫，清除焊渣、铁锈、麻丝等杂物，防止杂物卡入闸板密封面导致关不严。

• 确认管道法兰平行度与同心度，两法兰间距应略大于阀体结构长度（约3-5mm），以便放入垫片。

二、 分步安装与电气接线SOP

1. 机械安装

• 将信号闸阀吊运至管道法兰之间，注意手轮朝上或侧向（便于操作与信号盒防雨），严禁倒装（手轮朝下易积水泥沙）。

• 放入橡胶垫片（通常为EPDM或NBR，耐温70℃），对角均匀拧紧螺栓，分2-3次递增扭矩，确保法兰平行压缩，避免阀体因受力不均产生变形。

• 安装完成后，将手轮旋转至全开位置，观察阀杆伸出高度是否达到最大值，信号盒凸轮应处于压紧微动开关的状态。

2. 电气接线规范（强条）

• 线缆选型：采用耐火型屏蔽双绞线（如NH-RVS-2×1.5mm²），耐火等级不低于750℃/90min。严禁使用普通塑料线或BV硬线（易折断）。

• 穿管保护：信号线必须穿镀锌钢管或经阻燃处理的PVC管暗敷/明敷，明敷钢管需涂防火涂料。金属管两端接地，消除电磁干扰。

• 接线端子：打开信号盒盖，将线缆接入端子排。通常信号闸阀提供三组触点：公共端（COM）、常开（NO）、常闭（NC）。根据火灾报警控制器输入模块的接线逻辑，一般使用COM与NO（或COM与NC）两线制无极性连接。若模块要求无源干接点，切勿接入DC24V电源，否则烧毁微动开关！

• 防水处理：引出线口必须拧紧防爆格兰头或橡胶护线圈，并灌注704硅胶密封，防止潮气侵入信号盒导致触点氧化。

• 接地电阻：信号盒金属外壳应与消防接地干线可靠连接，接地电阻≤4Ω，防止雷击或静电干扰误报。

三、 调试步骤与状态验证

1. 单体功能测试

• 在接入系统前，使用万用表电阻档测量触点通断。将阀门置于全开，万用表蜂鸣档测COM-NO应导通（电阻≈0Ω），COM-NC应断开（∞）；关闭阀门1/4圈，COM-NO断开，COM-NC导通。验证机械—电气转换无误。

• 手动模拟阀门被关闭，观察信号盒指示灯（如有）是否熄灭或变色。

2. 系统联调

• 将信号线接入火灾报警控制器的输入模块（如松江/海湾/利达等品牌模块），模块地址编码后注册到主机。

• 在消防控制室主机上，将该地址定义为“信号闸阀状态”或“水流指示器”类型（注意：不可定义为“火警”以免误联动）。

• 现场人员缓慢关闭阀门，控制室主机应在30秒内报出“故障”或“反馈”信号，图形显示装置弹出阀门所在楼层平面图及具体位置。恢复全开后，故障信号自动复位。

四、 五大常见故障现象深度排查

故障一：阀门全开，但控制室显示“关闭”故障

• 原因：信号线断路（老鼠咬线、接线端子松动）；微动开关触点烧蚀粘连；凸轮磨损未压紧开关；模块地址丢失。

• 处理：用万用表逐段测量线路通断；拆开信号盒清洁或更换微动开关；调整凸轮压紧量；重新注册模块。

故障二：阀门明明关了一半，控制室仍显示“全开”

• 原因：凸轮初始位置调整不当（全开时未压到位）；微动开关行程过大；信号线短路（COM与NO短接）。

• 处理：松开凸轮固定螺钉，重新在全开位置压紧微动开关后锁紧；更换高灵敏度微动开关；排除短路点。

故障三：信号盒进水，触点锈蚀失灵

• 原因：格兰头未拧紧、硅胶未灌封；阀体长期泡水（地下泵房积水）；信号盒密封圈老化。

• 处理：重新做防水密封；加装防雨罩；更换IP67等级信号盒；排水除湿。

故障四：阀门关不严，管网末端持续滴水

• 原因：闸板密封面夹入焊渣或石子；橡胶密封垫老化龟裂；阀杆弯曲导致闸板偏斜。

• 处理：开启阀门用高速水流冲出杂物；若无效则需关闭上游总阀，拆阀清洗密封面或更换闸板总成；校正或更换阀杆。

故障五：消防验收时信号不反馈，主机无反应

• 原因：接线极性接反（部分模块有极性要求）；模块未编码或未接入总线；信号闸阀微动开关损坏；主机联动公式未设置。

• 处理：核对模块接线图；使用编码器重写地址；更换信号盒；在主机上编写联动公式（如“任意火警→屏蔽该故障”或“该信号仅作监视”）。

五、 消防验收强条与避坑清单

依据GB 50261-2017与GB 55036-2022《消防设施通用规范》，验收时必须关注以下强条：

1. 信号阀安装位置：报警阀组入口处必须设信号阀，且信号阀与报警阀的间距≥300mm且≤500mm，便于检修与观察。

2. 状态显示唯一性：消防控制室应能准确显示信号闸阀的“全开/非全开”状态，不得与其他设备混淆。图形显示装置需标注阀门具体坐标。

3. 备用电源切换：切断主电源，备用电源投入后，信号反馈功能不得丢失。

4. 防护等级：露天或半露天安装的信号闸阀，信号盒防护等级不得低于IP55，且应有防雨防晒措施。

5. 禁用暗杆：消防水泵出水管、报警阀入口等关键环节，严禁使用暗杆闸阀（除非有锁定且监控），信号闸阀必须是明杆。

避坑提示：

• 切勿为了省钱在报警阀前用普通闸阀加锁链代替信号闸阀，新版验收极易被判“不符合强条”要求整改。

• 信号线必须与动力线（水泵电源线）分开穿管，间距≥300mm，防止电磁干扰导致误报。

• 阀门全开后，务必在手轮上悬挂“常开，禁止关闭”的红色警示牌，并拍照存档备查。

六、 日常维保与寿命延长策略

• 季度维保：手动启闭阀门1-2次，防止闸板锈死；检查信号盒外观无破损；测试反馈信号准确性。

• 年度维保：拆解阀门检查闸板密封面磨损情况，更换老化填料；用兆欧表测试信号线绝缘电阻≥20MΩ；校验微动开关动作力矩。

• 润滑管理：阀杆外露螺纹每季度涂抹钙基润滑脂，防止锈蚀卡涩；信号盒内部机构不可加油，以免粘黏灰尘。

信号闸阀的安装与调试是一项“细节决定成败”的工作。只有将机械安装的牢固性、电气接线的规范性与调试的严谨性三者合一，才能确保这颗消防管网的“状态哨兵”永不掉线，为建筑消防安全保驾护航。
