在工业生产中，金属硬密封蝶阀的选型直接关系到系统的运行稳定性、密封可靠性和维护成本。然而在实际采购中，不少用户仅关注通径和压力等级，忽视了介质特性、温度范围、密封结构、操作方式等关键参数，导致阀门投用后出现内漏、卡涩甚至密封面损坏等问题。本文将从工况分析、材质选择、偏心结构匹配、执行机构配置及特殊功能选型五个方面，系统讲解金属硬密封蝶阀的科学选型方法。

一、工况分析——明确介质与环境条件

选型的第一步是对工况进行全面梳理，包括：

• 介质类型：蒸汽、热油、烟气、含颗粒浆液、腐蚀性气体等。

• 介质温度：常温、中温（200℃~425℃）或高温（＞425℃）。

• 工作压力：常规压力、高压（PN40以上）或波动压力。

• 操作频率：频繁启闭、长期调节或偶尔操作。

• 环境条件：户外露天、潮湿腐蚀环境、防爆区域等。

例如，火力发电厂的高温蒸汽管道（温度540℃、压力10MPa）需选用三偏心金属硬密封蝶阀，阀体材质为铬钼合金钢（WC9），密封面堆焊钴基硬质合金；而城市供热管网（温度≤200℃、压力≤2.5MPa）则可选用双偏心结构，阀体材质为碳钢（WCB），密封面采用不锈钢堆焊即可。

二、阀体材质选择

阀体材质需兼顾强度、耐高温性、耐腐蚀性和成本：

• 碳钢（WCB/WCC）：适用于≤425℃的非强腐蚀工况，如热水、低压蒸汽、空气等。

• 铬钼合金钢（WC6/WC9）：适用于高温高压蒸汽（≤570℃），如电厂主蒸汽管道、热风炉系统。

• 不锈钢（CF8/304、CF8M/316）：适用于含氯离子、酸性介质或食品医药级工况，耐腐蚀性优于碳钢。

• 双相钢（2205/2507）：适用于强腐蚀且含氯化物的苛刻环境，如海水脱硫系统。

• 低温钢（LCB/LCC）：适用于低温介质（≤-29℃），如LNG接收站冷能利用系统。

三、密封结构与偏心形式匹配

金属硬密封蝶阀的密封性能和适用工况与其偏心结构密切相关：

• 中线型：结构简单，成本低，但蝶板与阀座全程摩擦，适用于低压常温（≤1.6MPa、≤120℃）洁净介质。

• 单偏心型：减少蝶板与阀座的过度挤压，适用于中低压（≤4.0MPa）、中温（≤300℃）工况。

• 双偏心型：蝶板开启瞬间脱离阀座，减少摩擦磨损，适用于中高压（≤10MPa）、中高温（≤450℃）工况，是目前应用最广泛的金属硬密封蝶阀结构。

• 三偏心型：彻底消除摩擦磨损，密封性能优异，适用于高温高压（≤42MPa、≤600℃）、频繁启闭或要求零泄漏的苛刻工况，如石油化工主装置、长输供热管网。

四、密封面材料选择

密封面材料决定了阀门的耐高温、耐磨损性能：

• 硬质合金堆焊：如钴基司太立合金（Stellite），硬度HRC40~55，耐高温（≤650℃）、耐磨损、耐冲蚀，是高温高压工况的首选。

• 喷涂陶瓷：如氧化铝、碳化钨陶瓷，硬度极高（HRC70以上），耐磨损、耐腐蚀，但脆性较大，适用于含颗粒介质的工况。

• 多层金属密封：由不锈钢片和石墨层交替叠加而成，兼具金属强度和石墨的弹性补偿能力，密封性能好，适用于温度变化大的工况。

• 表面淬火：如高频淬火、激光淬火，提高密封面硬度，成本较低，但耐磨性不如堆焊或喷涂，适用于中低压工况。

五、执行机构配置

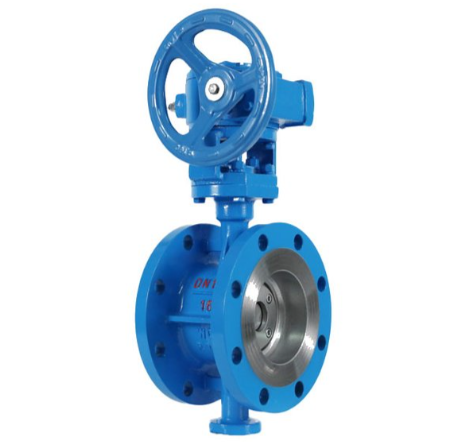

• 手动蜗轮传动：适用于DN≤1200mm、操作频率低、无需远程控制的场合，结构简单，成本最低。

• 电动执行器：适用于远程控制、无人值守站场，需根据阀门启闭力矩选型，防爆区域需选用Ex d IIB T4及以上防爆等级，防护等级不低于IP67。

• 气动执行器：响应速度快，适用于频繁启闭或紧急切断系统（ESD），单作用（弹簧复位）执行器可在气源故障时自动返回安全位置（FC/FO）。

• 液动执行器：驱动力大且平稳，适用于超大口径（DN≥2000mm）或超高压力（PN≥16MPa）管线，但系统复杂，成本高。

六、特殊功能选型

• 调节型：需选用带有4~20mA输入输出信号的智能电动执行器，蝶板设计为非线性流量特性（如等百分比、快开），适用于需要精确调节流量的工况。

• 防火型：阀座、填料等部位采用防火材料（如柔性石墨），通过API 607防火试验，适用于易燃易爆介质工况。

• 防静电型：阀杆与阀体之间设置导电弹簧或石墨触点，确保静电导出，适用于易燃气体、液体介质工况。

• 低泄漏型：填料函采用多层柔性石墨填料，配合碟簧预紧，满足ISO 15848低泄漏标准要求，适用于有毒有害介质工况。

七、认证与文件要求

正规金属硬密封蝶阀应提供：① 壳体强度及密封试验报告（按GB/T 13927或API 598标准）；② 材质证明书（MTC）；③ 防火试验证书（如适用）；④ 防静电测试报告（如适用）；⑤ 操作扭矩测试记录；⑥ 高温性能测试报告（高温工况）。大型项目还需符合API 609、MSS SP-68等国际标准。

科学的选型需要采购、设计与阀门厂家三方充分沟通，提供详细的工况参数表，由技术人员进行匹配计算。切忌仅凭样本上的“通径×压力”选型，否则可能因密封不耐温、材质不耐蚀或操作力矩不足导致投用失败。建议在选型阶段邀请阀门厂家技术人员参与技术交流，共同确定最优方案。
