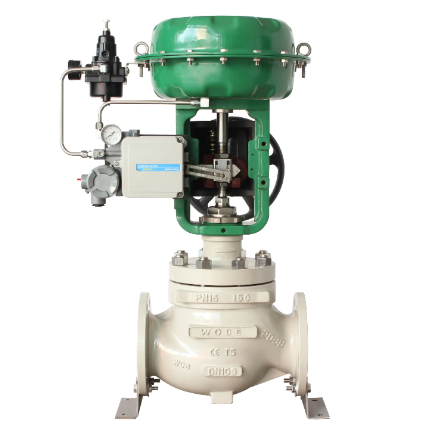

在石油化工、电力、冶金等大型工业装置的日常运行中，大口径气动调节阀（通常指DN200及以上）的“喘振”（Fluttering）与“振荡”（Oscillation）是困扰维护工程师的两大顽疾。这两种现象不仅表现为阀杆的高频小幅抖动或大幅来回摆动，更严重的是会导致控制系统不稳定、工艺参数波动，甚至引发设备损坏和安全事故。与中小口径阀门不同，大口径阀门由于流体动能巨大、执行机构惯量大、系统滞后时间长，一旦出现振荡，其破坏力和排查难度都呈指数级上升。本文将从流体力学、机械结构、控制系统三个维度，深度剖析大口径气动调节阀振荡与喘振的成因，并提供一套系统化的排查与解决方案。

一、现象辨析：喘振与振荡的区别

虽然两者都表现为阀门的动作异常，但其物理机制和表现形式有所不同：

喘振（Fluttering）：通常指阀芯在某一平衡位置附近发生的高频、小幅度的往复振动，频率较高（可达数Hz至十几Hz），振幅较小（通常在几毫米以内）。听起来像“嘶嘶”声或高频啸叫。喘振主要由流体诱发的激振力引起，如流体动力噪声、闪蒸、气蚀或流体弹性不稳定。它可能导致阀杆磨损、填料泄漏，长期存在会引发阀内件疲劳损坏。

振荡（Oscillation）：指阀门在全程或部分行程范围内发生的低频、大幅度的来回摆动，频率较低（零点几Hz至1Hz），振幅较大（可达全行程的10%–30%甚至更多）。看起来像阀门在“跳舞”。振荡主要由控制系统参数整定不当、执行机构与阀门不匹配、或机械摩擦过大引起。它直接导致工艺参数（如压力、流量、液位）大幅波动，严重影响产品质量和生产安全。

二、流体力学视角：流致振动的根源

对于大口径阀门，流体因素是引发喘振的首要原因，也是最难诊断和解决的。

1. 流体动力噪声与湍流激振

当流体流经阀内件（如阀芯、套筒窗口）时，会产生强烈的湍流和涡流 shedding（涡旋脱落）。这些非定常流动会对阀芯产生周期性的脉动力。如果脉动频率与阀芯-阀杆系统的固有频率接近或重合，就会引发共振，导致喘振。大口径阀门流道大，雷诺数高，湍流强度大，这种风险尤为突出。

• 排查点：检查阀门是否在高压差、高流速工况下运行；观察阀内件是否有冲蚀痕迹；测量管道振动频率和阀杆振动频率。

• 解决方案：优化阀内件设计，如采用低噪声套筒（多孔式、迷宫式）；降低流体流速（如增大阀门通径或调整工艺参数）；在阀门上下游加装整流器或阻尼器。

2. 闪蒸与气蚀

当介质流经节流口压力降至饱和蒸汽压以下时，会发生闪蒸，形成气泡；当压力恢复至饱和蒸汽压以上时，气泡溃灭，产生微射流冲击阀内件。这种高频的冲击力会引发阀芯的高频振动和噪声。严重气蚀还会造成阀内件表面的蜂窝状破坏。

• 排查点：计算阀门入口压力、出口压力、饱和蒸汽压，判断是否处于闪蒸或气蚀区；检查阀内件是否有气蚀损坏痕迹；倾听是否有爆豆般的“噼啪”声。

• 解决方案：选用抗气蚀阀内件（如多级降压阀芯、迷宫式阀芯）；提高阀门背压（如调整下游阻力）；更换耐气蚀材料（如司太立合金堆焊）。

3. 流体弹性不稳定（Fluid-Elastic Instability）

在套筒导向或双导向结构的阀门中，如果流体流动的不对称性与阀芯的弹性变形耦合，可能引发一种称为“流体弹性不稳定”的现象，导致阀芯剧烈振动。这在高压差、大流量、高柔性阀芯设计中更容易发生。

• 排查点：检查阀芯导向间隙是否过大；分析阀芯的模态（固有频率和振型）。

• 解决方案：增加阀芯导向刚度（如增加导向长度、减小导向间隙）；优化阀芯结构，提高其固有频率；采用非对称设计打破流动对称性。

三、机械与控制视角：系统失配与参数失调

除了流体因素，机械摩擦、执行机构性能以及控制系统的PID参数整定不当，是导致振荡的主要原因。

1. 机械摩擦力过大或不均匀

大口径阀门由于密封面大、填料压紧力大，静态摩擦力（Stiction）往往较高。当控制信号发生微小变化时，执行机构输出的力不足以克服静摩擦力，阀门不动；当累积误差足够大时，阀门突然跳动，然后又因摩擦力而停止，形成“黏滑”（Stick-slip）运动，表现为振荡。

• 排查点：手动盘车感受摩擦力是否均匀；检查填料压盖是否过紧；检查阀杆是否有弯曲或划痕。

• 解决方案：选用低摩擦填料（如石墨编织填料、PTFE填料）；优化填料预紧力；采用滚珠轴承或滑动轴承替代传统铜套导向；在定位器中启用“摩擦补偿”功能。

2. 执行机构输出力不足或刚度不够

如前所述，大口径阀门需要很大的推力。如果执行机构选型偏小（安全系数不足），或气缸/膜头有漏气，导致实际输出力无法克服流体不平衡力和摩擦力，阀门就无法稳定在指定位置，会在平衡点附近来回调整。

• 排查点：校核执行机构输出力与阀门所需操作力的匹配度（安全系数应≥1.25）；检查气源压力是否稳定；检查气缸是否有内漏或外漏。

• 解决方案：更换更大推力的执行机构；修复气路泄漏；增加气源压力（在允许范围内）。

3. 阀门定位器PID参数整定不当

这是最常见的人为因素。比例带（P）过小（增益过大）会导致系统反应过于灵敏，容易振荡；积分时间（I）过短会导致消除余差的动作过于急促；微分时间（D）过大则会放大噪声。大口径阀门系统滞后大，更需要耐心整定。

• 排查点：观察控制曲线，典型的P过小表现为等幅振荡；I过短表现为发散振荡；D过大表现为高频噪声叠加。

• 解决方案：采用“先比例后积分再微分”的整定步骤；对于大滞后系统，可适当增大比例带，延长积分时间；启用定位器的“自适应控制”或“死区”功能；对于极度敏感的系统，可考虑采用分程控制或串级控制。

4. 信号干扰与反馈故障

控制信号线未屏蔽或接地不良，可能引入电磁干扰，导致控制信号波动；阀位反馈装置（如电位器、编码器）接触不良或损坏，会导致定位器接收错误的阀位信号，从而做出错误调整。

• 排查点：检查信号线是否为屏蔽双绞线，屏蔽层是否单端接地；检查阀位反馈信号是否稳定；晃动信号线检查是否有接触不良。

• 解决方案：重新布线，确保屏蔽规范；更换损坏的反馈装置；在信号回路中加装滤波器。

四、系统化排查步骤与预防措施

面对大口径气动调节阀的振荡或喘振，建议遵循以下系统化排查流程：

1. 现象记录：详细记录振荡/喘振的频率、振幅、发生工况（流量、压力、温度）、伴随声音和振动情况。

2. 隔离测试：将阀门切至手动模式（旁路控制），观察是否仍有振荡。若消失，则问题大概率在控制系统或信号回路；若仍存在，则问题在阀门本体或流体系统。

3. 分步排查：

• 信号回路：检查气源压力、信号稳定性、接线紧固性。

• 定位器：检查参数设置，进行自动初始化，尝试手动给定信号观察阀门响应。

• 执行机构：检查气缸/膜头气密性，手动操作检查动作灵活性。

• 阀门本体：解体检查阀内件磨损、导向间隙、填料状况，分析流体工况是否处于闪蒸/气蚀区。

4. 针对性解决：根据上述排查结果，采取相应的清洗、更换、调整、参数优化等措施。

5. 预防措施：

• 选型阶段：充分考虑工况极端性，留足安全系数；选用成熟可靠的低噪声、抗气蚀阀内件。

• 安装阶段：确保管道清洁，避免应力传递；规范气路和电路安装。

• 维护阶段：定期检查气源质量（除油除尘）；定期校准定位器；建立阀门健康档案，跟踪性能变化。

结语

大口径气动调节阀的喘振与振荡问题，往往是流体、机械、控制多因素耦合的结果，排查难度大，对维护人员的综合素质要求高。深入理解其背后的流体力学机理和控制原理，掌握系统化的排查方法，是解决此类问题的关键。随着智能定位器和在线监测技术的发展，未来我们有望通过实时数据分析提前预警，实现从“被动维修”到“预测性维护”的转变，进一步提升大型工业装置的运行稳定性和安全性。
