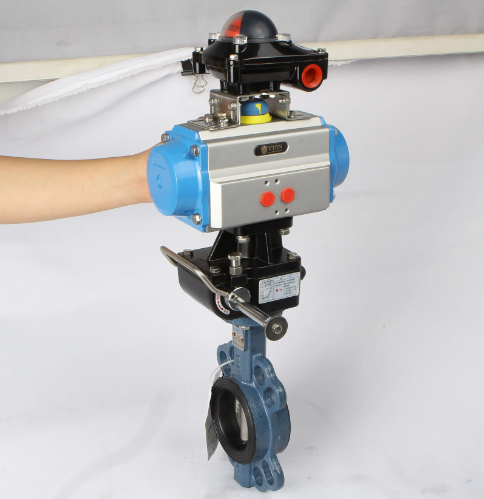

气动蝶阀的选型是一项系统性工作，涉及工况参数核定、阀体材质选择、密封结构匹配、执行器类型确定及附件配置等多个环节。选型失误不仅影响系统运行效率，还可能带来安全隐患。本文结合实际工程案例，系统梳理气动蝶阀的选型流程，并提供可落地的选型建议，帮助采购与设计人员提升选型准确率。

一、工况参数核定

选型的第一步是精准掌握系统工况，包括：

• 介质类型：清水、污水、油品、酸碱溶液、食品浆液、蒸汽等。不同介质对阀体材质和密封材料有不同要求。

• 工作压力：包括正常工作压力、峰值压力及真空度。需结合公称压力（PN）或美标压力等级（Class）选择。

• 工作温度：确定介质的最高与最低温度，影响密封材料与阀体材质的选择。

• 流量要求：根据管道口径、流速及流量系数（Cv值）计算所需阀门通径。

• 安装环境：室内/室外、防爆要求、防护等级、空间限制等。

二、阀体材质选择

根据介质腐蚀性与温度选择阀体材质：

• 铸铁/球墨铸铁：适用于清水、空气等中性介质，温度≤120℃。

• 碳钢：适用于油品、蒸汽，温度≤425℃。

• 不锈钢：304适用于弱腐蚀介质，316/316L适用于海水、酸碱介质。

• 特种合金：双相钢、哈氏合金等用于强腐蚀、高温高压工况。

三、密封结构匹配

根据工况选择密封形式：

• 软密封：EPDM（-40℃～120℃）、NBR（-20℃～80℃）、PTFE（-100℃～200℃）、氟橡胶（-20℃～200℃）。

• 金属密封：适用于高温、含颗粒介质。

• 复合密封：软密封+金属背衬，兼顾密封性与耐磨性。

四、气动执行器选型

1. 作用方式：

• 双作用：开阀和关阀均由气源驱动，失气时保持原位。

• 单作用：气源驱动开阀（或关阀），失气时弹簧复位，适用于安全切断场合。

2. 扭矩计算：阀门启闭所需扭矩=摩擦力矩+介质力矩+密封力矩，执行器输出扭矩应≥1.25倍阀门所需扭矩。

3. 气源条件：气源压力通常为0.4～0.7MPa，需洁净、干燥，建议加装气源处理三联件（过滤器、减压阀、油雾器）。

五、附件配置

• 电磁阀：控制气路通断，需根据电压、防爆等级选型。

• 限位开关：提供阀门开/关位置反馈信号，可选机械式或接近式。

• 定位器：用于调节型控制，实现阀门开度精确调节。

• 手动机构：在气源故障时可手动操作阀门。

• 阀位变送器：将阀门开度转换为标准电信号（4–20mA）输出。

六、选型常见误区

七、选型案例参考

某污水处理厂需选用DN300气动蝶阀，介质为含砂污水，工作压力0.6MPa，温度30℃。选型方案：

• 阀体：球墨铸铁+环氧涂层防腐。

• 密封：EPDM橡胶，耐磨损。

• 执行器：双作用气动执行器，输出扭矩≥1200N·m。

• 附件：电磁阀、限位开关、气源处理三联件。

  投用后运行稳定，密封寿命超过3年。

结语

气动蝶阀的选型是一项多因素综合决策过程，需结合工况参数、材质、密封、执行器及附件进行全面考量。科学的选型不仅能确保系统安全稳定运行，还能降低全生命周期成本。建议在选型阶段邀请阀门厂家技术人员参与评审，从源头规避风险。
