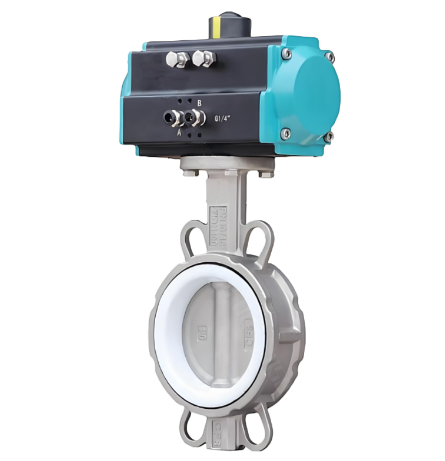

在污水处理、造纸、锂电电解液、海水淡化及一般工业冷却水系统中，气动不锈钢蝶阀是“大口径+弱腐蚀”场景的性价比之王。与卫生级关注“干净”不同，工业自控现场只关心三件事：开关快不快、断气后保不保位、调节流量准不准。

现场最常见的运维抱怨是：“阀门明明给了4-20mA信号，流量就是不对”“空压机一跳停，全厂冷却水阀门全开淹了泵房”。这些事故的根源，往往不在DCS系统，而在气动蝶阀的选型与附件配置逻辑。本文从工业自控视角，拆解气动不锈钢蝶阀的扭矩匹配、附件组合与故障安全设计。

一、先算扭矩，再选缸径——90%故障的起点

工业中线气动蝶阀的启闭扭矩曲线呈“中间大、两端小”特征：阀板在10°~70°区间受流体动压最大，启动扭矩峰值出现在此段。选型时若只按静态压差算，现场一定卡顿。

不锈钢蝶阀扭矩计算必须叠加四个系数：

• 介质静压扭矩（压差×面积）

• 密封预紧扭矩（EPDM/PPL阀座压缩量）

• 动水力矩（流速≥2m/s时不可忽略）

• 安全系数（开关阀1.5~1.8，调节阀1.8~2.5）

常见错误：DN300 PN10的污水蝶阀，采购为省成本配双作用缸径80mm，实际管网水锤时压差飙到1.6倍，气缸推力不够，阀板停在半开位抖动，执行器齿条打齿。正确做法是用阀门厂提供的扭矩表反推缸径，且气缸输出扭矩要留30%裕量。

二、附件组合：决定阀门“智商”的四大件

阀体+气缸只是机械本体，工业自控现场必须按工况配附件：

1. 电磁阀（2通/3通/5通）

   双作用阀配5/2双电控（失电保位），单作用配3/2阀；防爆区认Ex d IIC T6防爆等级。

2. 限位开关盒（APL）

   反馈“全开/全关”干接点进PLC。户外用铝合金+聚脂涂层，化工厂选316L不锈钢外壳。

3. 气动定位器（调节阀核心）

   大口径流量调节（如加药回水、曝气支管）必须配电气定位器，接收4-20mA对应0~90°。注意：蝶阀有效调节区间通常只有15°~75°，全开时CV值最大，线性差，DCS组态时要做流量特性补偿（等百分比特性阀芯不在此列，但中线蝶阀无此结构，靠定位器做分段线性化）。

4. 气源三联件+锁止阀

   压缩空气必须过滤精度≤5μm，带自动排水；锁止阀（气锁阀）在气源压力低于0.4MPa时锁住气缸内残压，实现断气保位。

三、断气断电工况的“安全位”设计

工业现场气源中断是常态（空压机故障、冬季气管冻堵）。气动蝶阀的安全模式分三种，订货前必须和工艺确认清楚：

• FC（Fail Close）断气关：弹簧复位单作用气缸，失气弹簧推阀板至关闭。适合蒸汽切断、有毒液体进料。

• FO（Fail Open）断气开：反向弹簧，失气全开。适合冷却水应急旁路、消防水阀。

• FL（Fail Lock）断气保位：双作用气缸+气锁阀+储气罐，失气时阀门停在最后位置。适合大口径工艺水调节、不允许突开突关的泵出口。

血泪案例：某污水厂曝气总管DN600气动蝶阀，未配气锁阀，夜间空压机跳闸，双作用阀失气后靠介质反向推力自动关死，第二天生化池厌氧，全线出水COD超标。如果当初加了锁止阀和0.5L储气罐，多花不到800元，事故完全可避免。

四、不锈钢材质在工业介质里的正确打开方式

工业工况选不锈钢蝶阀，不是“304万能”：

• 城市污水、循环水：阀体304+EPDM即可，性价比最高；

• 海水/RO浓水：阀体必须316L，阀板316L+尼龙11涂层或PTFE包覆，普通304半年点蚀穿孔；

• 锂电NMP溶剂、弱酸碱：阀体316L+PTFE阀座，禁用EPDM（溶胀）；

• 造纸漂白段含氯水：阀体2205双相钢，普通304/316L均扛不住。

阀杆材质容易被忽视：304阀体配304阀杆在含氯离子介质中，阀杆应力集中处最先生锈卡死，工业腐蚀环境阀杆至少比阀体高一级（304阀体配316杆，316阀体配316L杆）。

五、现场调校五步法（运维必看）

新阀上电不跳信号、调节震荡，别急着拆阀，按五步排查：

1. 气源检查：减压阀输出0.4~0.6MPa稳定？三联件水杯有无积水？

2. 机械零点：断气状态下气缸推杆回到底，手动摇阀板至全关，锁紧定位器机械零位。

3. 信号行程：给4mA，看阀门动不动；给20mA，看是否全开。中线蝶阀建议关位留1°~2°死区，避免阀板死顶阀座，保护软密封。

4. 定位器自整定：智能定位器（如YT-1000、Fisher DVC）进自整定模式，让执行器跑一遍全行程，自动匹配死区与增益。

5. PID与流量曲线：蝶阀在开度小的时候流量变化极陡，大口径调节回路P参数要小，死区设0.5%~1%，否则DCS输出微调1%，阀门猛动5°，管道水锤。

六、寿命管理与备件策略

工业气动不锈钢蝶阀的寿命瓶颈通常不是阀体（316L在清水里能用15年），而是阀座和气缸密封：

• 常温清水EPDM阀座寿命约3~5年；

• 含颗粒污水用PPL或耐磨橡胶，2年必检；

• 气缸活塞密封件每4~6万次动作检查，空压站油雾大反而易糊死排气孔，建议配无油润滑气缸。

备件建议：项目完工时至少留同口径阀座密封套件2套+气缸修理包1套，别等项目运行三年后阀门停产改型号，买不到匹配密封圈只能整阀换。

气动不锈钢蝶阀在工业管线里，是“机械+气动+控制”的三明治结构。选型时把扭矩算厚一点、安全位想坏一点、定位器调柔一点，它的故障率就能低到让你忘记它的存在——这才是最好的自动化阀门。
