电动球阀采购到位后，很多工程项目的"坑"才刚刚开始。接线错误导致执行器烧毁、限位开关未校准造成阀门关不死、控制信号干扰引发阀位漂移……这些问题在现场屡见不鲜。本文将从安装接线、限位调试、信号校准、日常维护到故障排查，提供一套完整的现场操作指南，帮助施工和维保人员少走弯路。

一、安装前的检查与准备

到货验收

开箱后首先检查执行器外壳有无磕碰变形、手轮/手柄是否完好、阀体法兰或螺纹有无损伤。核对铭牌参数：额定电压、输出扭矩、防护等级、防爆标志是否与采购合同一致。对于调节型执行器，还需确认输入/输出信号类型（4~20mA还是0~10V）与控制系统匹配。

手动操作测试

在通电前，用手动装置（手轮或手柄）将阀门从全关转到全开，再转回全关，全程应转动顺畅、无卡阻、无异响。若手动操作困难，说明阀杆或球体有机械卡阻，需排查原因后再通电，否则可能烧毁电机。

阀体清洁

新阀门内部可能残留防锈油、铸造砂粒或包装碎屑。安装前用清水或压缩空气冲洗阀腔，防止异物进入密封面造成泄漏。对于氧气、食品、制药等特殊介质管道，还需按行业规范进行脱脂或钝化处理。

二、安装施工规范

安装方向

电动球阀对安装方向无严格要求，可水平或垂直安装。但需注意：执行器应朝上或水平布置，避免朝下——朝下安装时雨水或冷凝水易沿阀杆渗入执行器内部，造成电路短路或齿轮锈蚀。在室外或潮湿环境中，执行器上方应加装防雨罩。

管道连接

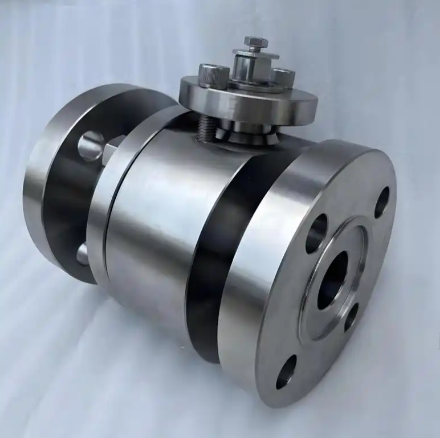

• 法兰连接：螺栓应对称均匀拧紧，避免因受力不均导致阀体变形、球体卡死。法兰密封垫片不得伸入阀腔内。

• 螺纹连接：在管螺纹上缠绕生料带或涂抹密封胶，注意生料带不得超出螺纹端面进入阀腔，否则脱落的生料带碎片可能卡在球体与阀座之间造成内漏。

• 焊接连接：阀体焊接时必须拆下执行器（执行器不耐高温），并对阀座和密封圈采取冷却保护措施，防止焊接热量损坏密封件。

电气接线

• 接线前务必切断电源，由持证电工操作。

• 执行器接线盒内端子排通常有明确标识：L/N为电源，OPEN/CLOSE为开/关指令，COM为公共端，AUX1/AUX2为反馈信号等。

• 电缆入口应配备防水接头（PG接头或防爆密封接头），多余进线孔需用堵头密封。

• 控制信号线应与动力线分开敷设，避免电磁干扰导致4~20mA信号漂移。若必须平行走线，间距应≥300mm，交叉时宜垂直穿越。

三、限位调试与信号校准

开关型执行器限位调整

通电后，先手动发出开指令，观察阀门是否朝开启方向转动。若方向相反，调换电机相线（三相）或更改控制板上的正反转跳线（单相）。然后分别进行全开和全关限位设定：

1. 手动将阀门转到全开位置，微调机械限位螺钉使阀门刚好全开但不超程。

2. 进入执行器菜单（或调整凸轮位置），将开到位限位开关设定在当前位置。

3. 同样方法设定关到位限位开关。

4. 反复测试2~3次，确认每次都能准确停在设定位置。

调节型执行器校准

• 零点校准：发出4mA信号，调整执行器零点电位器或菜单参数，使阀门转到全关位置。

• 满度校准：发出20mA信号，调整满度参数，使阀门转到全开位置。

• 线性检查：依次输入8mA、12mA、16mA信号，检查阀位反馈是否与设定值一致（偏差≤±2%）。

• 死区设置：将死区设定为1%~2%，避免信号微小波动导致阀门频繁动作。

反馈信号验证

用万用表测量阀位反馈输出端，在全关时应输出4mA（或0V），全开时输出20mA（或10V），中间位置线性对应。若反馈信号偏差大，需重新校准或检查电位器/编码器是否损坏。

四、日常维护与定期检测

季度维护

• 检查执行器外壳有无进水、腐蚀或涂层脱落。

• 检查电缆接头密封是否完好，有无松动。

• 手动操作阀门一次，确认机械传动无卡阻。

• 对于调节型阀门，记录阀位反馈信号与实际开度的偏差，偏差超过5%时应重新校准。

年度检测

• 测量电机绕组绝缘电阻（≥10MΩ为合格）。

• 检查齿轮箱润滑油位，不足时补充；每3~5年更换一次齿轮油。

• 测试过热保护、扭矩保护功能是否正常。

• 对防爆执行器，检查防爆面有无锈蚀、密封件是否老化，防爆标志是否清晰。

五、常见故障及现场处理方案

六、调试中的"高频雷区"

• 雷区一：未脱开手动/电动切换装置就通电。部分执行器手动操作时需拉动离合器手柄，若未复位就通电，电机转动但阀门不动，可能烧毁离合器。

• 雷区二：限位开关调得过紧。机械限位螺钉顶死在终端位置，导致电机堵转、过热保护跳闸，长期如此会损坏齿轮箱。

• 雷区三：4~20mA信号线两端都接地。控制系统端和执行器端同时接地会形成地环路，引入50Hz工频干扰，导致阀位信号剧烈波动。正确做法是信号屏蔽层单端接地。
