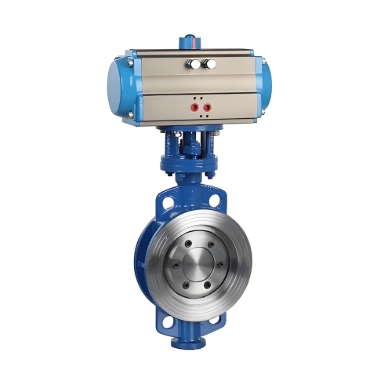

气动硬密封蝶阀的驱动核心是气动执行机构，它如同人的肌肉，为阀门的动作提供动力。常见的气动执行机构有活塞式和齿轮齿条式 ，这两种类型虽然结构有所不同，但工作的基本原理都是利用压缩空气来产生机械运动，并将这一运动传递给阀杆。
工作原理大揭秘
（一）驱动过程
气动硬密封蝶阀的驱动核心是气动执行机构，它如同人的肌肉，为阀门的动作提供动力。常见的气动执行机构有活塞式和齿轮齿条式 ，这两种类型虽然结构有所不同，但工作的基本原理都是利用压缩空气来产生机械运动，并将这一运动传递给阀杆。
以活塞式气动执行机构为例，当压缩空气从气源通过管道进入执行机构的气缸时，气体的压力会推动活塞在气缸内做直线运动。这个直线运动就像是一个力的传递者，通过连接部件，如活塞杆与阀杆相连，将直线运动转化为阀杆的旋转运动 。而齿轮齿条式气动执行机构，则是压缩空气推动活塞，活塞带动与之相连的齿条做直线运动，齿条与安装在阀杆上的齿轮相互啮合，当齿条运动时，齿轮就会随之转动，从而带动阀杆旋转，实现阀门的开启和关闭动作 。
气动执行机构根据工作方式又可分为双作用型和单作用型。双作用型执行机构在工作时，需要双向气源。当气源从 A 口进入时，推动活塞向一个方向运动，带动阀杆转动实现阀门的开启或关闭；而当需要反向动作时，气源从 B 口进入，推动活塞反向运动，使阀杆回到初始位置或实现相反的阀门动作，就像一个可以双向行驶的车辆，能够灵活地控制阀门在两个方向上的运动 。例如，在一个需要频繁调节介质流量的化工管道系统中，双作用气动硬密封蝶阀可以根据控制系统的指令，迅速地开启或关闭阀门，精确控制介质的流量，满足生产过程中的各种需求 。
单作用型执行机构则配备有弹簧复位装置，通常是气源推动活塞打开阀门 。在正常工作状态下，气源进入执行机构推动活塞克服弹簧的弹力，使阀门开启。而一旦气源出现故障，如气源压力不足或供气中断时，弹簧就会发挥作用，依靠其自身的弹力推动活塞反向运动，自动关闭阀门 。这种设计具有很高的安全性和可靠性，就像一个紧急制动装置，在关键时刻能够保障系统的安全。在天然气输送管道中，单作用气动硬密封蝶阀可以在突发情况下，如管道破裂导致压力骤降时，迅速关闭阀门，防止天然气泄漏，避免发生安全事故 。
（二）阀门启闭机制
当气动执行机构将动力传递给阀杆后，阀杆就成为了阀门启闭的关键传动部件。阀杆与蝶板紧密相连，如同手臂与手掌的关系，阀杆的旋转直接带动蝶板在阀体内绕着自身的轴线进行旋转 。一般来说，蝶板从全关位置旋转到全开位置，需要转动 90° 。在这个过程中，蝶板就像一个旋转的挡板，通过改变其与介质流动方向的夹角，来控制介质的流通与截断 。当蝶板处于 0° 位置时，蝶板与管道轴线垂直，完全阻挡介质的流动，阀门处于关闭状态；而当蝶板旋转到 90° 位置时，蝶板与管道轴线平行，介质可以顺畅地通过阀门，阀门处于全开状态 。
在硬密封结构中，蝶板与阀座的密封配合是实现阀门可靠密封的关键。蝶板和阀座通常采用金属材料制造，并且经过精密加工，具有特定的形状和表面粗糙度 。在阀门关闭时，蝶板在阀杆的带动下逐渐靠近阀座，随着蝶板的旋转，蝶板与阀座之间的间隙逐渐减小，最终通过机械挤压的方式紧密贴合在一起 。这种金属对金属的刚性密封结构，能够承受较高的压力和温度，即使在介质具有腐蚀性或含有颗粒杂质的恶劣工况下，也能保持良好的密封性能 。在石油化工行业的高温高压管道中，硬密封结构的气动硬密封蝶阀能够有效地防止介质泄漏，确保生产过程的安全和稳定 。
（三）密封原理剖析
在高性能的气动硬密封蝶阀中，三偏心设计是实现良好密封性能的重要结构形式。所谓三偏心，即阀杆轴线偏离蝶板中心（第一偏心）、阀杆轴线偏离管道中心（第二偏心）以及密封面呈锥形倾斜（第三偏心） 。
第一偏心的作用是在阀门开启和关闭的过程中，使蝶板与阀座之间的接触点不断变化，避免了密封面的局部磨损，从而延长了密封面的使用寿命 。就像一个旋转的轮胎，在转动过程中，整个轮胎表面都能均匀地与地面接触，减少了局部的磨损 。第二偏心则使得蝶板在关闭时，能够以一定的角度逐渐靠近阀座，形成一个逐渐压紧的过程，提高了密封的可靠性 。这就好比关门时，不是直接撞上门框，而是以一个合适的角度轻轻合上，能够更好地保证门的密封性 。
第三偏心的密封面呈锥形倾斜，当阀门关闭时，蝶板与阀座之间无摩擦接触 。在蝶板旋转到接近关闭位置时，蝶板的密封面会在偏心力矩的作用下，与阀座的锥形密封面紧密贴合，形成可靠的密封 。这种无摩擦接触的密封方式，不仅减少了密封面的磨损，还降低了阀门的操作扭矩，使得阀门的开启和关闭更加轻松 。在发电厂的蒸汽管道中，采用三偏心设计的气动硬密封蝶阀，能够在高温高压的蒸汽环境下，长期保持良好的密封性能，确保蒸汽的正常输送，提高发电效率 。
（四）调节功能（可选）
当气动硬密封蝶阀配备电气定位器时，它就具备了精确的流量调节功能 。电气定位器就像是阀门的 “智能大脑”，能够根据控制系统输入的信号（通常为 4-20mA 的电流信号），精确地控制阀门的开度 。当控制系统发出一个调节信号时，电气定位器接收到该信号后，会根据信号的大小，控制进入气动执行机构的压缩空气的流量和压力 。通过调节压缩空气的流量和压力，气动执行机构能够精确地控制阀杆的旋转角度，从而带动蝶板旋转到相应的位置，实现对阀门开度的精确控制 。在一个自动化程度较高的化工生产过程中，需要根据反应釜内的压力、温度等参数实时调节介质的流量，配备电气定位器的气动硬密封蝶阀可以根据控制系统的指令，迅速、准确地调节阀门开度，确保反应釜内的反应条件始终处于最佳状态，提高产品的质量和生产效率 。
